帶可調節法蘭版本的背板式線性驅動(LPABS)。它是以標準版背板式線性驅動為基礎，通過調節三個螺桿實現運動法蘭在±3°范圍內角度調整，以實現位置調節。
| ● 壓力范圍：1bar~10-11mbar | ● 最高烘烤溫度：150℃ | ● 焊接波紋管材質：SS316L |
| ● 上端安裝法蘭：CF35法蘭、螺紋空 | ● 下端安裝法蘭：CF35法蘭、通孔 | ● 可調角度：±3°（LPABS版） |
| ● 刻度以1mm遞增 | ● 可接受定制 | ● 任意方向均可安裝 |

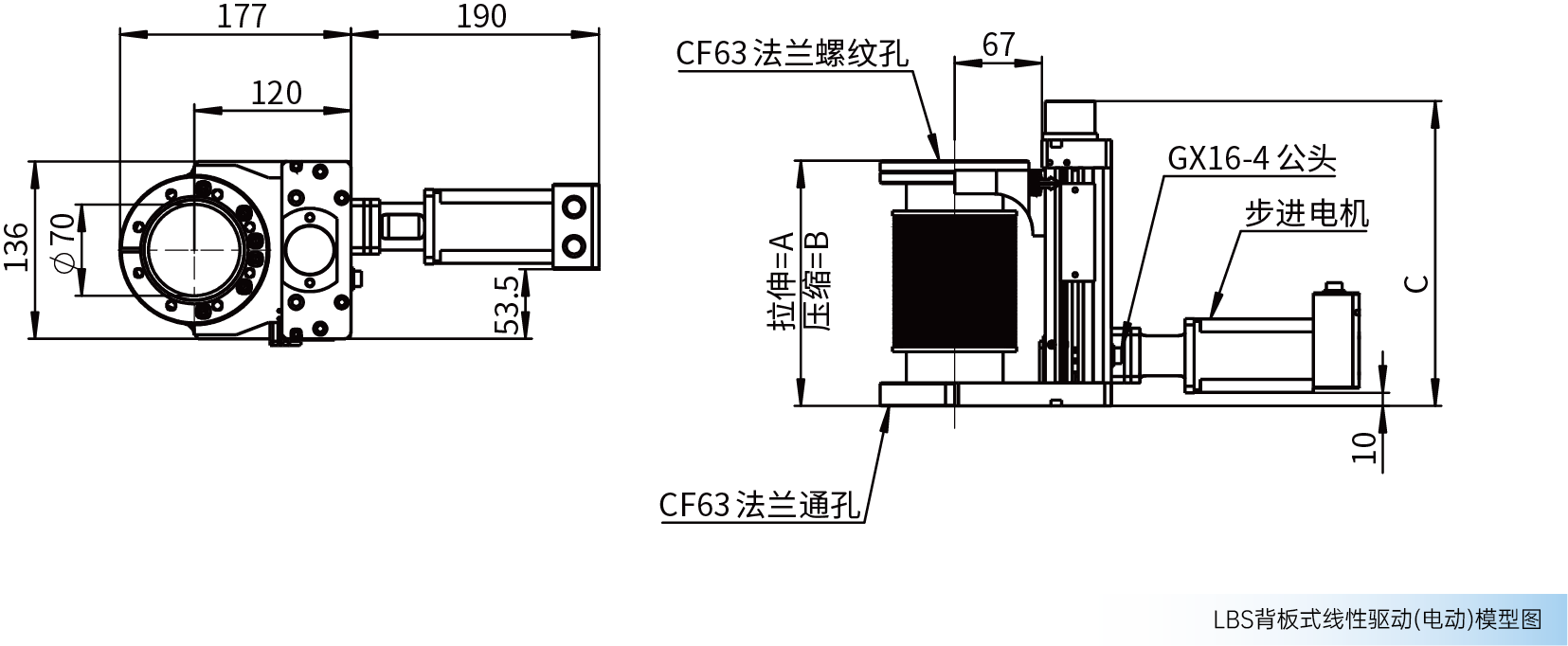

| 品名 | 背板式線性驅動（LBS） | 可調節法蘭版背板式線性驅動（LPABS） | |||||||||
| 安裝法蘭 | CF63 | CF35 | |||||||||
| 固定法蘭 | CF63 | CF63 | |||||||||
| 法蘭 尺寸 | 毫米 | 114 | 114 | ||||||||
| 英寸 | 4.5 | 4.5 | |||||||||
| 行程 | 50 | 100 | 150 | 100 | 150 | ||||||
| A拉伸 | 161 | 213 | 281 | 234 | 302 | ||||||
| B壓縮 | 111 | 113 | 131 | 134 | 152 | ||||||
| C(mm) | 207 | 259 | 327 | 259 | 327 | ||||||
| 驅動 | 手動 | 步進電機 | 手動 | 步進電機 | 手動 | 步進電機 | 手動 | 步進電機 | 手動 | 步進電機 | |
| 分辨率 | 1 | 0.005 | 1 | 0.005 | 1 | 0.005 | 1 | 0.005 | 1 | 0.005 | |
| 重量 | 6.7 | 8.0 | 7.5 | 8.8 | 8.4 | 9.7 | 7.4 | 9.1 | 8.2 | 9.9 | |
| 型號 | LBS63L50M | LBS63L50A | LBS63L100M | LBS63L100A | LBS63L150M | LBS63L150A | LPABS63L100M | LPABS63L100A | LPABS63L150M | LPABS63L150A | |
| 訂購編碼 | 3041100001 | 3041100002 | 3041100005 | 3041100006 | 3041100007 | 3041100008 | 3041100019 | 3041100020 | 3041100021 | 3041100022 | |
